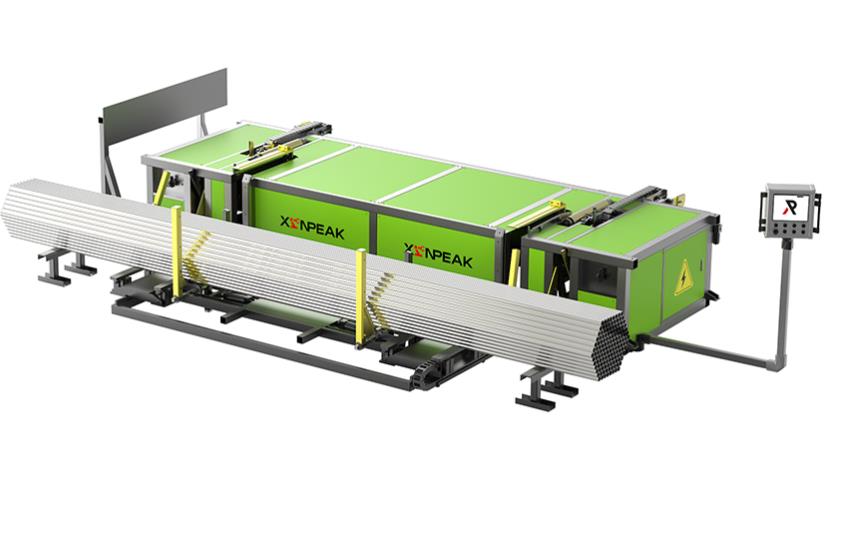

مفهوم تصميم منصات الأنابيب الفولاذية

يجب أن يركز مفهوم تصميم آلات تكديس الأنابيب الفولاذية على الكفاءة، والاستقرار، والذكاء، والسلامة، وقابلية التوسع، مع مراعاة الخصائص الفيزيائية للأنابيب الفولاذية (مثل طولها، وسهولة دحرجتها، ووزنها الثقيل) ومتطلبات الإنتاج الفعلية (مثل التوصيل الآلي، واستغلال المساحة، والقدرة على التكيف مع مواصفات متعددة). فيما يلي مفاهيم تصميمية محددة ونقاط رئيسية:

1. الكفاءة: تحسين سرعة التكديس ومدة دورة التكديس

التصميم المعياري

التقسيم الوظيفي: تنقسم المعدات إلى وحدات للتحميل، والنقل، والمحاذاة، والمسك، والتكديس، والتفريغ. تعمل كل وحدة بشكل مستقل ومتناسق، مما يقلل من وقت التوقف الناتج عن نقاط عطل فردية.

التشغيل المتوازي: على سبيل المثال، أثناء تشغيل وحدة المسك، يمكن لوحدة النقل تحضير الدفعة التالية من الأنابيب الفولاذية مسبقًا، مما يحقق عملية تشغيل سلسة.

التحكم في الحركة عالية السرعة

نظام محرك سيرفو: تُستخدم محركات سيرفو عالية الدقة لتشغيل الذراع الروبوتية أو الناقل، مما يُتيح أوقات تشغيل وإيقاف سريعة وتحديد مواقع دقيقة (على سبيل المثال، دقة ±0.1 مم).

تخطيط المسار الديناميكي: تُستخدم خوارزميات لتحسين مسار حركة الذراع الروبوتية لتقليل وقت الخمول (على سبيل المثال، باستخدام تسارع منحنى S). التعاون متعدد المحطات

تصميم محطتين: تعمل محطتا تكديس بالتناوب. عندما تُكمل إحدى المحطات تكديس البضائع، تكون الأخرى جاهزة لاستقبال دفعة جديدة، مما يُحسّن الكفاءة الإجمالية.

ثانيًا، الاستقرار: يتكيف مع ظروف العمل المعقدة والعمليات طويلة الدورة.

صلابة الهيكل وامتصاص الصدمات

إطار متين: يُلحم الإطار من فولاذ عالي القوة (مثل Q345B) ويُحسّن باستخدام تحليل العناصر المحدودة (FEA) لمنع الاهتزاز والتشوه أثناء الحركة عالية السرعة. امتصاص الصدمات: تُركّب وسائد مطاطية أو مصدات هيدروليكية عند مفاصل ذراع الروبوت أو دعامات الناقل لتقليل تأثير الصدمات على عمر المعدات.

تقنية منع التدحرج وتحديد المواقع

النقل بأخدود على شكل حرف V/أخدود على شكل حرف U: يستخدم خصائص التدحرج الطبيعية للأنابيب الفولاذية لتحقيق محاذاة تلقائية عبر أخاديد على شكل حرف V، مما يُقلل من الحاجة إلى الضبط اليدوي.

آلية الإيقاف: تُركّب أسطوانة إيقاف هوائية أو هيدروليكية في نهاية خط الناقل للتحكم الدقيق في موضع توقف الأنبوب الفولاذي وضمان دقة الإمساك.

موازنة الأحمال وتبديد الحرارة

توزيع الطاقة: يُستخدم نظام دفع موزع لذراع الروبوت متعدد المحاور لمنع التحميل الزائد على المحاور الفردية وإطالة عمر المحرك. التبريد الهوائي القسري/التبريد السائل: تصميم قنوات تبديد الحرارة للمكونات عالية الحرارة (مثل محركات السيرفو ومخفضات السرعة) لمنع ارتفاع درجة الحرارة أثناء التشغيل لفترات طويلة.

III. الذكاء الاصطناعي: تمكين التشغيل التكيفي والتشغيل الآلي

نظام التعرف البصري والقياس

تحديد مواقع الكاميرات ثلاثية الأبعاد: تلتقط الكاميرات الصناعية الأسطح الطرفية للأنابيب الفولاذية، وتحدد قطرها وطولها وانحناءها، وتضبط تلقائيًا استراتيجية الإمساك (مثل تجنب الانحناءات).

تحسين خوارزميات الذكاء الاصطناعي: يستخدم نماذج التعلم العميق للتنبؤ بثبات تكديس الأنابيب الفولاذية، ويضبط ديناميكيًا عدد طبقات التكديس وترتيبها.

اتخاذ القرارات استنادًا إلى البيانات

نظام مراقبة الإنتاج: يتم تحليل بيانات تشغيل المعدات في الوقت الفعلي (مثل السرعة، ورموز الأعطال، والإنتاج) عبر السحابة لتحسين معايير الإنتاج.

الصيانة التنبؤية: بناءً على بيانات المستشعرات مثل الاهتزاز ودرجة الحرارة، يتم توفير الأعطال المحتملة (مثل تآكل المحمل) مسبقًا لتقليل وقت التوقف غير المخطط له.

التعاون بين الإنسان والروبوت (HRC)

ستائر ضوئية للسلامة: يتم تركيب ستائر ضوئية تعمل بالأشعة تحت الحمراء في منطقة التفاعل بين الإنسان والآلة لإيقاف المعدات مؤقتًا تلقائيًا عند دخول أي شخص منطقة الخطر.

قبضة مرنة: تتيح المقابض الهوائية أو الكهربائية، مع مستشعرات تغذية مرتدة للقوة، قبضةً لطيفة (متجنبةً خدوش سطح الأنبوب الفولاذي) وفكًا سريعًا. رابعًا: السلامة: تضمن سلامة الأفراد والمعدات.

آليات حماية متعددة.

أزرار إيقاف الطوارئ: توجد أزرار إيقاف طوارئ عملية في مواقع رئيسية على المعدات (مثل وحدة التحكم في التشغيل ونهاية الذراع الآلي)، مما يتيح إيقاف التشغيل بلمسة واحدة.

قفل أمان للباب: يُركّب باب أمان في منطقة التحميل على المنصات؛ ولا يمكن تشغيل المعدات إذا لم يكن الباب مغلقًا.

تصميم مقاوم للأخطاء.

كشف مواصفات الأنابيب الفولاذية: يحدد جهاز تحديد المدى بالليزر أو خلية الحمل تلقائيًا ما إذا كان قطر/وزن الأنبوب الفولاذي يتوافق مع النطاق المحدد مسبقًا. في حال تجاوز الحد المسموح به، يُصدر إنذار ويتوقف التحميل.

التحقق من استقرار التكديس: بعد التكديس على المنصات، تُستخدم مستشعرات الميل أو أجهزة كشف توزيع الضغط لضمان عدم سقوط المكدس.

الامتثال لمعايير السلامة.
شهادة CE/ISO: يجب أن يتوافق التصميم مع معايير السلامة الأوروبية CE أو مواصفات سلامة الروبوتات ISO 10218، وأن يكون معتمدًا من جهة خارجية.

خامسًا: قابلية التوسع: يستوعب مواصفات متعددة وترقيات مستقبلية.

تصميم سريع التغيير.

مقبض قابل للتعديل: يسمح تصميم المقبض المعياري بالتكيف مع أقطار الأنابيب المختلفة (مثل 50-300 مم) عن طريق استبدال المقابض أو تعديل المسافات.

البرمجة البارامترية: أدخل مواصفات أنابيب الصلب (الطول، القطر، الكمية) عبر شاشة اللمس أو الكمبيوتر المضيف لإنشاء برنامج تحميل على المنصات تلقائيًا.

تكامل مرن لخطوط الإنتاج

الربط البيني بين المركبات الموجهة آليًا (AGVs) والمركبات الموجهة بالسكك الحديدية (RGVs): تتيح الواجهات المُعدة مسبقًا مع المركبات الموجهة آليًا (AGVs) أو المركبات الموجهة بالسكك الحديدية (RGVs) التحميل والتفريغ الآلي لأنابيب الصلب.

الربط البيني لنظام MES: يدعم تبادل البيانات مع نظام تنفيذ التصنيع (MES) لإصدار خطة الإنتاج تلقائيًا ومراجعة الحالة.
توفير الطاقة وحماية البيئة
نظام استعادة الطاقة: عند كبح الذراع الروبوتية، تُحوّل الطاقة الحركية إلى طاقة كهربائية وتُعاد إلى الشبكة، مما يُقلل من استهلاك الطاقة.
تصميم منخفض الضوضاء: يتم اختيار محركات ومخفضات ضوضاء منخفضة، وتركيب كاتمات صوت في مواقع رئيسية لتلبية متطلبات ضوضاء الورشة التي لا تقل عن 75 ديسيبل.

سادسًا: دراسة حالة: ممارسة تصميم جهاز تكديس أنابيب الصلب على منصات
سيناريو التطبيق: يحتاج مصنع قطع غيار سيارات إلى تكديس أنابيب فولاذية بأقطار تتراوح بين 80 و150 مم وبطول 6 أمتار، مع وقت دورة لا يقل عن 15 ثانية لكل قطعة. أبرز مميزات التصميم:
تعاون ذراع روبوتية مزدوجة: ذراعان روبوتيتان بستة محاور تُمسكان وتُديران بالتناوب، يحمل كل منهما حمولة 200 كجم، مما يُحقق وقت دورة لا يتجاوز 12 ثانية لكل قطعة.

نظام التوجيه البصري: تُحدد كاميرا ثلاثية الأبعاد انحناء أنابيب الصلب وتُضبط نقطة الإمساك تلقائيًا لمنع التكديس المائل. وضع التكديس القابل للتعديل: يدعم التكديس "المتقاطع" أو "الدرجي"، ويتم التبديل إليه بلمسة واحدة على شاشة اللمس.
النتائج: بعد عام واحد من التشغيل، انخفض معدل أعطال المعدات إلى أقل من 0.5%، وانخفضت تكاليف العمالة بنسبة 70%.

سابعًا: نظرة على اتجاهات التصميم

التكامل العميق للذكاء الاصطناعي: يُستخدم التعلم المعزز لتحسين مسار التكديس، مما يتيح تعديلات تكيفية في البيئات الديناميكية.

تقنية التوأم الرقمي: تُحاكي تشغيل المعدات في بيئة افتراضية، مع تحديد عيوب التصميم وتحسين المعلمات مسبقًا.

تطبيقات المواد خفيفة الوزن: تُستخدم مواد ألياف الكربون المركبة لاستبدال بعض المكونات المعدنية، مما يُقلل وزن المعدات ويُحسّن كفاءة الطاقة.
